LZD系列防爆金属管浮子流量计

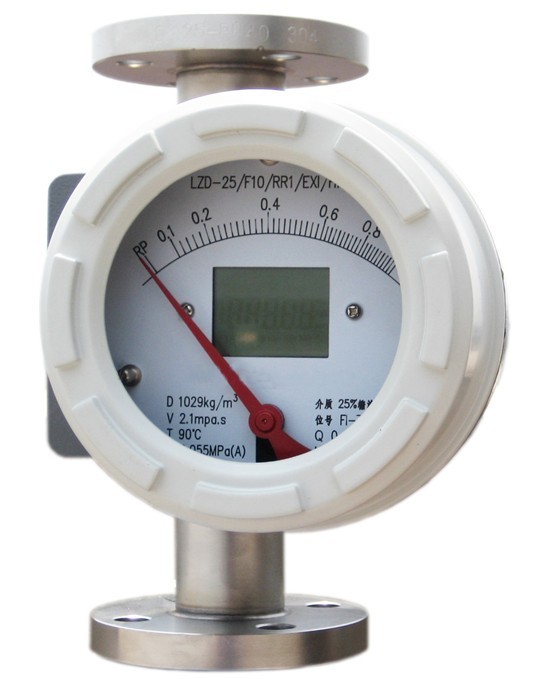

防爆金属管浮子流量计结构为垂直下进上出型，传感器材质普通型为304不锈钢（可选316、316L、衬氟等其它材质），24VDC供电，输出4-20mA，用户可选择隔爆型防爆等级ExdIICT6，可选择带HART协议等.
产品特点：
适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；对于直管段要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动；全金属结构，适于高温、高压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方式；多参数标定功能；带有数据恢复，数据备份及掉电保护功能.
技术参数：
测量范围:水（20℃）1-200000l／h 空气（20℃，0．1013MPa）0．03－4000m3／h参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度：标准型1．5级特殊型1．0级
压力等级：标准型： DN15－DN504.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa ?DN80-DN20016MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达400℃
介质粘度：DN15: <5mPa.s（F15.1-F15.3）
<30mPa.s（F15.4-F15.8）
DN25:<250mPFa.s
DN50-DN150:<300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC ? ?50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6隔爆型dⅡCT6
流量范围：
mm） | 流量范围 | 压力损失kPa | |||
水L/h* | 空气M3/h* | 水 | 空气 | ||
常规型 | 防腐型 | 常规型，防腐型 | |||
15 | 2.5～25 | --- | 0.07～0.7 | 6.5 | 7.1 |
4.0～40 | 2.5～25 | 0.11～1.1 | 6.5 | 7.2 | |
6.3～63 | 4.0～40 | 0.18～1.8 | 6.6 | 7.3 | |
10～100 | 6.3～63 | 0.28～2.8 | 6.6 | 7.5 | |
16～160 | 10～100 | 0.40～4.0 | 6.8 | 8.0 | |
25～250 | 16～160 | 0.7～7.0 | 7.2 | 10.8 | |
40～400 | 25～250 | 1.0～10 | 8.6 | 10.0 | |
63～630 | 40～400 | 1.6～16.0 | 11.1 | 14.0 | |
25 | 100～1000 | 63～630 | 3～30 | 7.0 | 7.7 |
160～1600 | 100～1000 | 4.5～45 | 8.0 | 8.8 | |
250～2500 | 160～1600 | 7～70 | 10.8 | 12.0 | |
400～4000 | 250～2500 | 11～110 | 15.8 | 19.0 | |
40 | 500～5000 | --- | 12～120 | 10.8 | 9.8 |
600～6000 | ---- | 16～160 | 12.6 | 16.5 | |
50 | 630～6300 | 400～4000 | 18～180 | 8.1 | 8.6 |
1000～10000 | 630～6300 | 25～250 | 11.0 | 10.4 | |
1600～16000 | 1000～10000 | 40～400 | 17.0 | 15.5 | |
80 | 2500～25000 | 1600～16000 | 60～600 | 8.1 | 12.9 |
4000～40000 | 2500～25000 | 80～800 | 9.5 | 18.5 | |
100 | 6300～63000 | 4000～40000 | 100～1000 | 15.0 | 19.2 |
150 | 20000～100000 | --- | 600～3000 | 19.2 | 20.3 |
LZ— | 金属管浮子流量计 | |||||||||
代号 | 指示器 | |||||||||
Z | 基本型指示器 | |||||||||
D | 远传型指示器 | |||||||||
代号 | 公称通径 | |||||||||
-15 | DN15 | |||||||||
-25 | DN25 | |||||||||
-40 | DN40 | |||||||||
-50 | DN50 | |||||||||
-80 | DN80 | |||||||||
-100 | DN100 | |||||||||
-150 | DN150 | |||||||||
代号 | 结构形式 | |||||||||
H | 下进上出 | |||||||||
H1 | 左进右出 | |||||||||
H2 | 右进左出 | |||||||||
AA | 侧进侧出 | |||||||||
LA | 底进侧出 | |||||||||
S | 螺纹连接 | |||||||||
M | 快速接头连接 | |||||||||
代号 | 本体材质 | |||||||||
R1 | 321不锈钢 | |||||||||
R4 | 304不锈钢 | |||||||||
R6 | 316不锈钢 | |||||||||
R6L | 316L不锈钢 | |||||||||
Hc4 | 哈C合金 | |||||||||
Ti | 钛 | |||||||||
F | 内衬F46(PTFE) | |||||||||
代号 | 指示器类型 | |||||||||
M7 | 线性指示器 | |||||||||
M9 | 非线性指示器（就地指针显示瞬时流量） | |||||||||
代号 | 组合功能 | |||||||||
ESK | 24VDC；远传4-20mA标准电流信号 | |||||||||
ESK-Z | 24VDC；远传4-20mA；现场LCD显示瞬时及累计流量 | |||||||||
ESK-D | 现场锂电池供电；LCD显示瞬时及累计流量 | |||||||||
K1 | 带一上线报警点信号 | |||||||||
K2 | 带下上线报警点信号 | |||||||||
K12 | 带一上线和一下线报警点信号 | |||||||||
代号 | 防爆类型 | |||||||||
Ex | 本安防爆 | |||||||||
Exd | 隔爆 | |||||||||
代号 | 测量介质分类 | |||||||||
L | 液体 | |||||||||
G | 气体 | |||||||||
代号 | 增加功能 | |||||||||
T | 测量管带有保温/隔热夹套 | |||||||||
HT | 测量介质温度大于120°高温 | |||||||||
