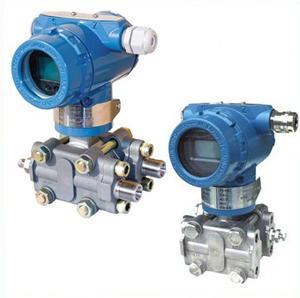

3351/1151系列压力变送器概述:
压力变送器是工业应用中最为常用的一种压力传感器，广泛应用于水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
技术参数:
项目 | 技术参数 |
供电电压 | 18～36VDC |
输出信号 | 4～20mA或Hart数字输出 |
负载电阻 | RL≤50(Vs—9)通讯需要250Ω的最少回路电阻 |
连接电缆 | 屏蔽双绞线 |
综合精度 | ±0.1%FS;±0.25%FS;±0.5%FS; |
零点温漂 | ≤0.2%FS/℃(0～70℃范围) |
过载 | 2倍 |
量程比 | 15：1 |
最大静压 | 32MPa |
防爆等级 | dIICT6 |
介质温度 | 放大器工作温度：-29℃～+90℃(LT型：-29℃～+70℃) |
环境温度 | -20℃～85℃ |
质量 | ≤0.1%F.S(从15-2000HZ) |
灌充液 | 硅油 |
密封圈 | 压铸铝合金，表面环氧喷涂IP65 |
外壳材质 | 压铸铝合金，表面环氧喷涂IP65 |
质量 | 5.5kg |
压力变送器选型:
3351/3051/3851/1151 | 压力变送器(含负压) | ||||||
3 | 0-0.6～6KPa | ||||||
4 | 0-4～40KPa | ||||||
5 | 0-40～250KPa | ||||||
6 | 0-0.16～1.0MPa | ||||||
7 | 0-0.4～2.5MPa | ||||||
8 | 0-1.6～10.0MPa | ||||||
9 | 0-2～25MPa | ||||||
0 | 0-4.0～40MPa | ||||||
代码 | 输出 | ||||||
E | 非智能型(4-20mA输出) | ||||||
S | 智能式(HART协议) | ||||||
J | 智能开方型 | ||||||
代号 | 结构材料 | ||||||
法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||||
22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | |||
23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | ||||
24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||
25 | 316不锈钢 | 316不锈钢 | 钽 | ||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||
35 | 哈氏合金C | 哈氏合金C | 钽 | ||||
44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | ||||
代号 | 选项 | ||||||
M1 | 0-100%线性指示表 | ||||||
M2 | LED数字显示表 | ||||||
M3 | LCD显示器 | ||||||
